【金帥防水科普】建筑防水工程搭接縫的一般要求
05-06

防水卷材接縫一般要求
01
屋面防水工程搭接縫要求
順流水方向
平行屋脊的搭接縫應順流水方向,搭接縫寬度符合要求。
順流水方向可以形象理解為靠上一層的卷材邊壓住下一側的卷材邊,也就是雨水可以順著搭接縫順勢而下,不會倒灌流入搭接縫中。

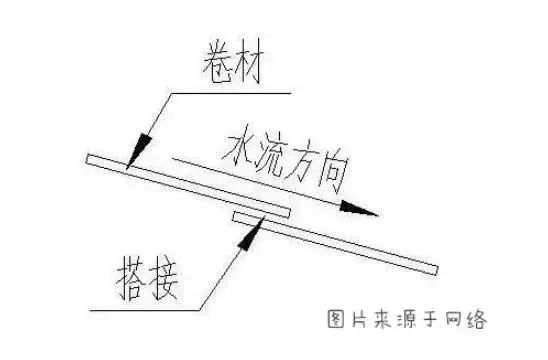

▲順流水方向示意圖
錯縫鋪貼
錯縫錯縫就是為了避免拼縫集中,大量集中的拼縫形成巨大的滲漏隱患。
同一層相鄰兩個卷材短邊搭接縫錯開不應小于500mm;

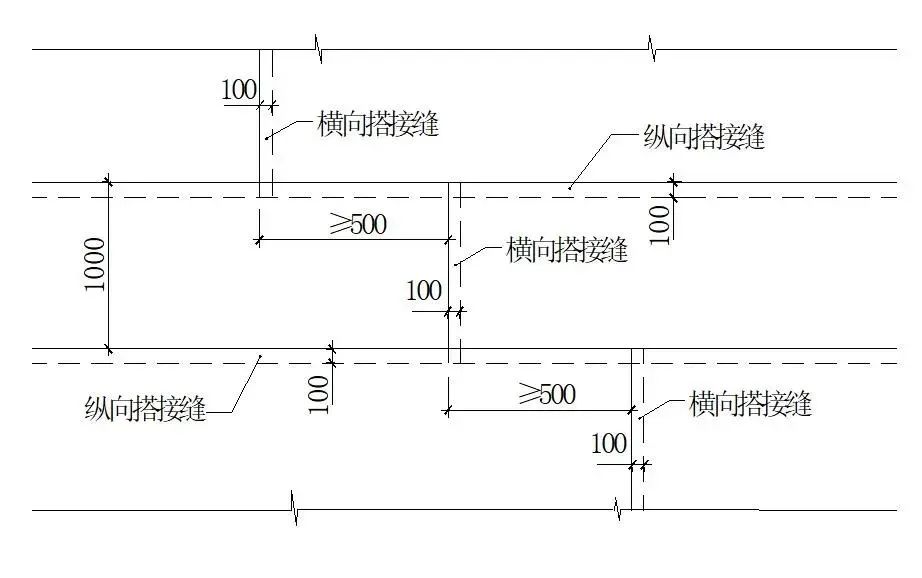

▲單層防水卷材鋪貼平面示意圖
T型縫處理
在每一個短邊與長邊的交接處形成了一個T型縫,施工時這里能達到三層防水卷材搭接T型縫是施工難點,有如下的施工工藝要求:
為了表面平整不至于過于起鼓,宜對中間一層卷材在搭接部位剪角處理。
熱熔法施工的改性瀝青防水卷材,中間一層在搭接部位宜做45°剪角,卷材豎直邊剪角長度宜為80mm。
冷自粘施工的無胎自粘改性瀝青防水卷材,宜采取45°剪角。
合成高分子防水卷材焊接時應剪角并減薄,必要時可覆蓋補丁。
雙層鋪貼時,上下層卷材長邊搭接縫應錯開,且不應小于幅寬的1/3

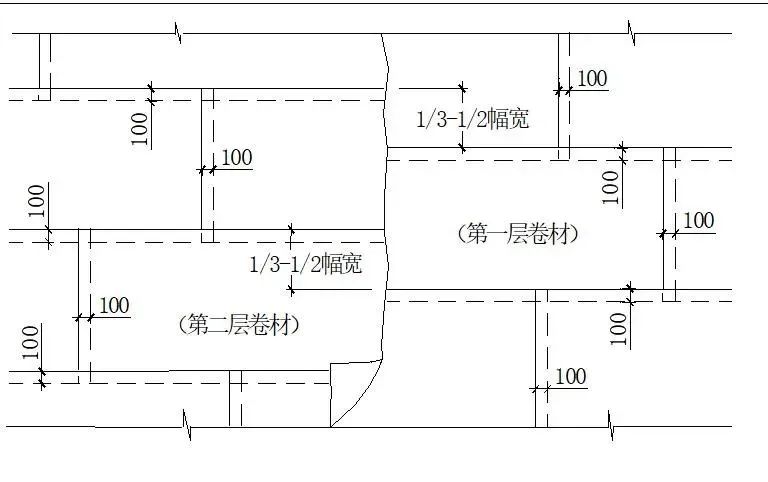

▲防水卷材雙層鋪貼示意圖
注:T型縫處理也適用于地下防水工程。
叉接法搭接

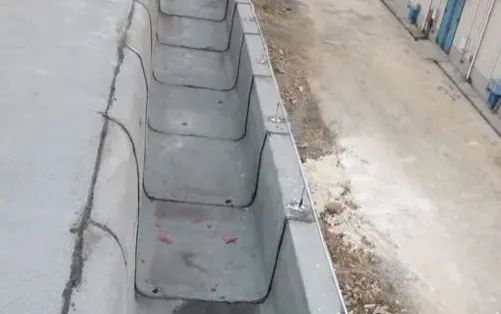

疊層鋪貼的各層卷材,在天溝與屋面交接處,應采用叉接法搭接。
叉接法搭接就是說搭接縫錯開。搭接縫應留在屋面或天溝側面,不宜留在溝底,搭接縫不在一條直線上。

02
地下防水工程搭接縫要求
卷材搭接處和接頭部位應粘結牢固,接縫口應封嚴或采用材性相容的密封材料封縫。
鋪貼雙層卷材時,上下兩層和相鄰兩幅卷材的接縫應錯開1/3~1/2幅寬,且兩層卷材不應相互垂直鋪貼。
關于側墻部位的搭接也要遵循順流水方向。
對于外防外貼民用建筑而言,外防外貼側墻防水施工,卷材貼在側墻上,鋪貼順序是由下往上依次鋪貼,卷材接縫處是上部卷材壓住下部卷材,這樣在迎水面形成順水流方向搭接,還有一個好處就是如果卷材頂端用了金屬壓條固定,上部卷材可以搭接下來蓋住金屬壓條。

▲注:圖中卷材搭接寬度按100mm示意。機械固定的金屬壓條距離卷材邊緣在10~20mm之間。
對于外防內貼的民用建筑和礦山法隧道而言,側墻防水卷材(一般為HDPE或防水板)施工時,是下部防水卷材去壓住上部防水卷材。因為外防內貼的防水卷材不是直接貼在側墻上,而是貼在地下連續墻或隧道or管廊初襯之上,然后在其迎水側可形成順水方向搭接。這種做法多用于預鋪反粘法施工工藝。

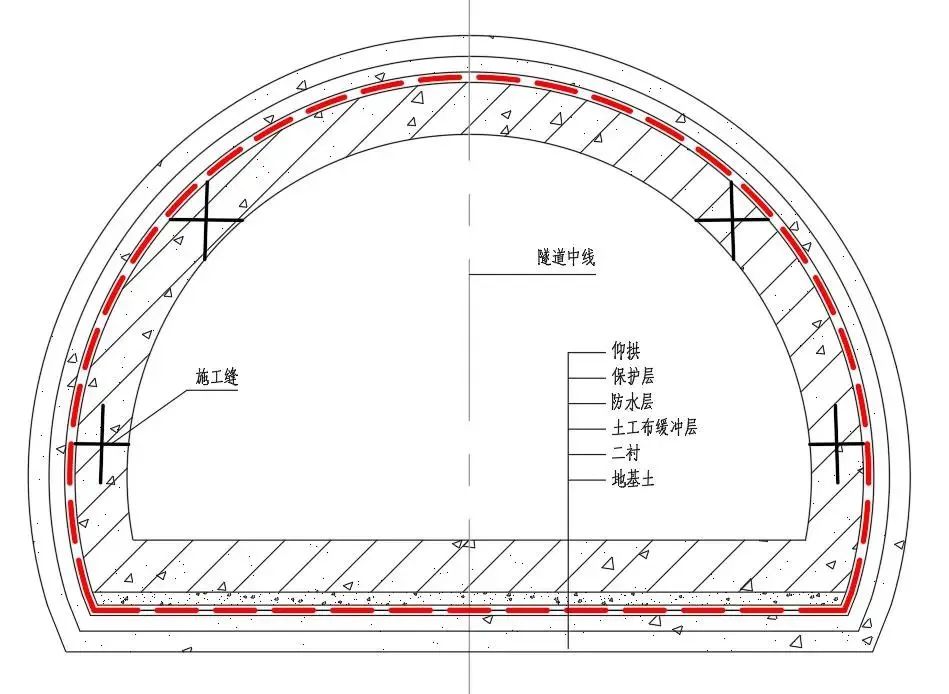

▲礦山法隧道防水層(預鋪反粘法工藝)整體交圈示意圖

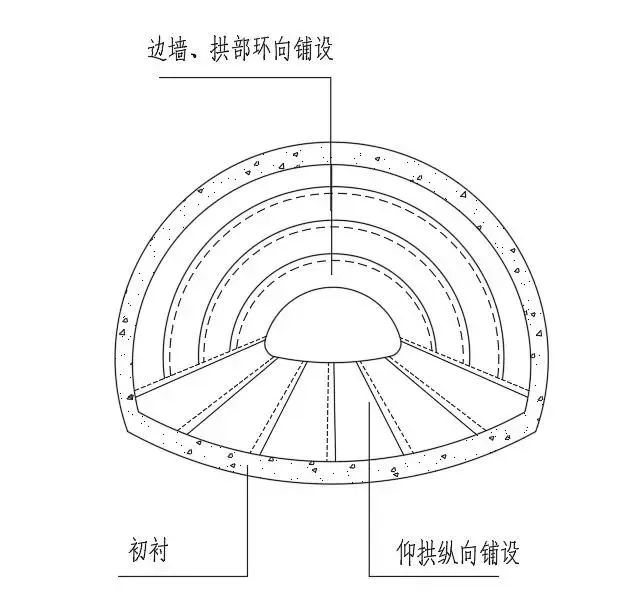

▲礦山法隧道防水卷材鋪設方向示意圖
鋪設順序:宜從頂拱向兩側展鋪,邊鋪邊用壓焊機將防水層與暗釘圈焊接牢固。焊接寬度用于地下管廊等部位時≥100mm。下部防水卷材壓住上部防水卷材,在迎水面形成順流水方向搭接。

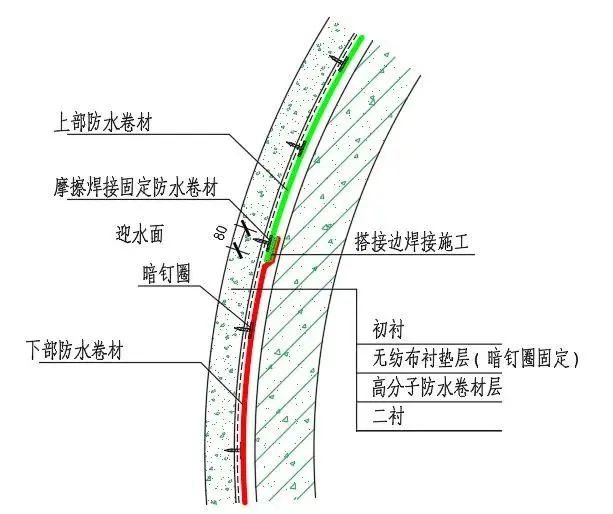

▲礦山法隧道立面防水卷材搭接示意圖

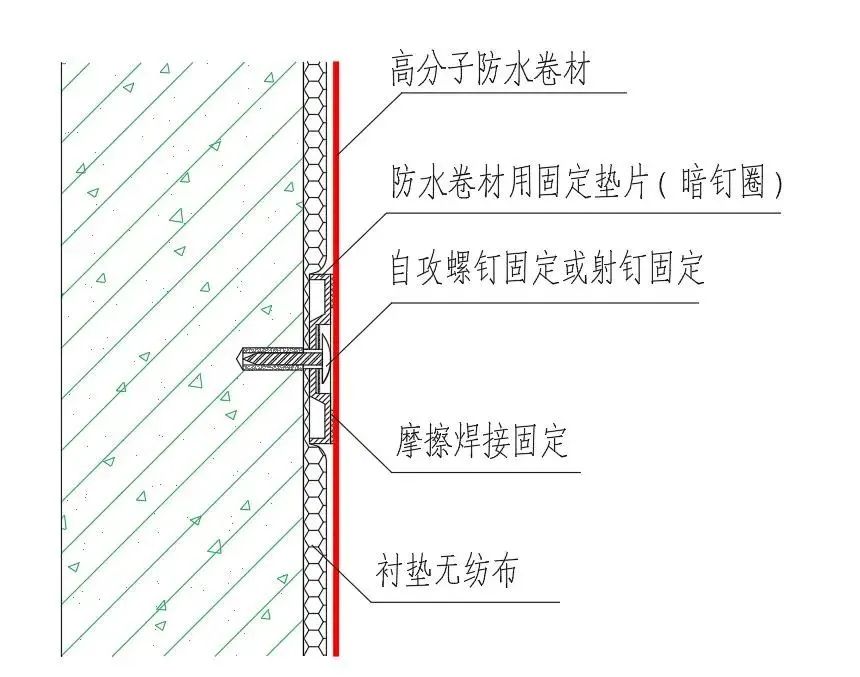

▲立面高分子防水卷材暗釘圈焊接示意圖

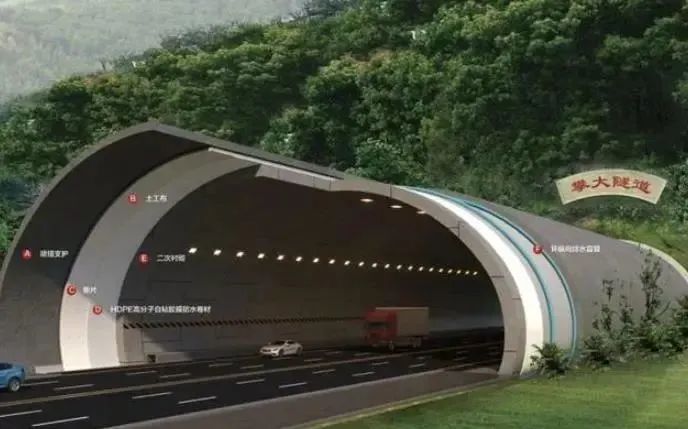

▲預鋪反粘法施工的HDPE防水卷材防水示意圖(白色為HDPE防水卷材)
